Модуль контроля и управления резервными потоками Е1 КТ-10

Руководство по эксплуатации на модуль контроля и управления резервными потоками Е1 КТ-10 вы можете посмотреть здесь

Програмное обеспечениемодуль контроля и управления резервными потоками Е1 КТ-10 - sreda_320b12.exe версия 3.2.0 (build 12).

Назначение
Модуль контроля и резервирования тракта КТ-10 предназначен для контроля качества двух сигналов трактов стыка первичной цифровой системы передачи на оконечном пункте передачи и выбора одного из них по наилучшим показателям для стыка с аппаратурой первичных цифровых систем передачи (ИКМ).

Технические данные
1. Параметры трех сигналов стыка соответствуют рекомендациям ITU-T G.703 для скорости передачи 2048 Кбит/с:
1.1. Код в линии HDB-3;
1.2. Скорость передачи - 2048 Кбит/с с точностью ±100 ppm;

2. Число стыков передачи и приема с линии - 2.
Число стыков с оборудованием ИКМ - 1.

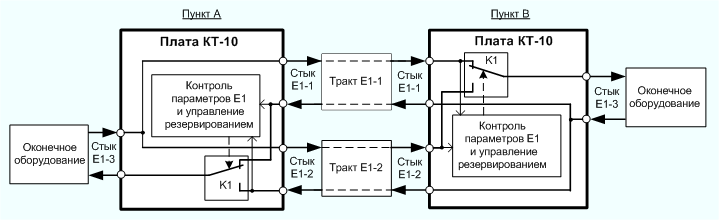

3. Структурная схема коммутации:

4. Критерии выбора стыка коммутатором К:
4.1. Потеря синхросигнала;
4.2. Пропадание сигнала;
4.3. Повышенный коэффициент ошибок;
4.4. Ручная коммутация;
4.5. Коммутация сигналом телеуправления;

5. Контроль состояния сигналов стыка и коммутатора осуществляется микроконтроллером и отображается:
5.1. Световой и звуковой индикацией на плате;
5.2. На персональном компьютере;
5.3. На персональном компьютере на удаленном пункте (телеконтроль);

6. При управлении с персонального компьютера (ПК) модуль позволяет производить следующие функции:
6.1. Установка ближнего шлейфа независимо по каждому стыку;
6.2. Установка дальнего шлейфа независимо по каждому стыку;

7. Питание платы осуществляется:
7.1. От источника напряжения постоянного тока (36-72) В с заземленным положительным полюсом;
7.2. От сети переменного напряжения 220 В;
7.3. От источника напряжения постоянного тока (5±0,25) В;
7.4. Мощность потребления не более 5 Вт.

8. Габаритные размеры: 225х165х40 мм в индивидуальном корпусе.
Предусмотрена также установка на свободное место в блок конструкции типа БНК-4 (блоки ОЛТ-10, ОЛТ-10Е, ОЛТ-020 производитель ОАО “Морион”) или в блок типа ОГМ-11 (производитель ОАО “Морион”) при условии подведения напряжения питания.

Применение.
Модуль КТ-10 может быть использован для организации систем связи с резервированием линейного тракта:
- использование резервного ствола РРЛ;
- использование кабельных линий для резервирования РРЛ.

Модуль КТ-10 рекомендуется использовать совместно с вторичными мультиплексорами ВГ-25Р.
